在半導體制造過程中，回流焊是一種非常重要的工藝技術。回流焊主要用于在半導體芯片上形成可靠的電氣連接，以確保電子產品的可靠性和穩定性。本文將詳細介紹半導體回流焊的定義、原理、設備和工藝過程。

（1）半導體回流焊含義

　 半導體回流焊是一種工藝技術，用于在半導體芯片上建立電氣連接。該工藝通過加熱焊料使其融化并流動，從而使芯片上的引腳與電路板上的焊盤相連接。回流焊可應用于封裝、組裝以及連接半導體芯片和表面貼裝元件等方面。

（2）回流焊工作原理

  回流焊的工作原理主要涉及熱量分布、溫度控制和焊料特性等因素。在回流焊過程中，焊料首先被放置在芯片和電路板之間，然后整個結構被置于加熱器中進行加熱。加熱器的溫度控制器根據預設的溫度曲線來調節溫度，以確保整個工藝過程中溫度的均勻性及穩定性。

  每當焊料接收到足夠的熱量時，它會熔化并流動，填充芯片引腳和電路板焊盤之間的間隙。通過冷卻后，焊料會固化并形成可靠的電氣連接。為了確保連接的質量，焊料的性質也至關重要，包括合適的流動性、潤濕性及熔點等性質。

（3）半導體回流焊

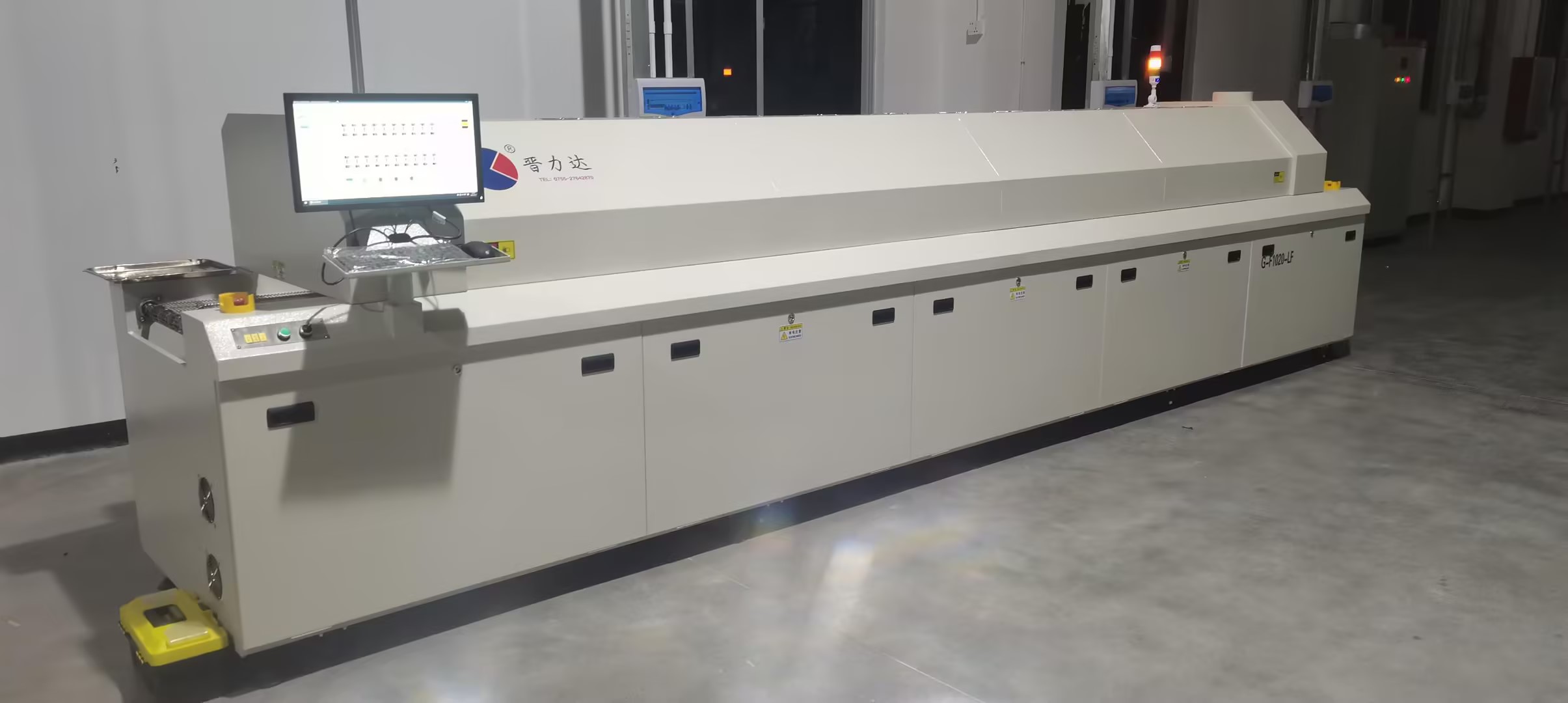

　　半導體回流焊設備是回流焊工藝的核心組成部分，最終目的是通過加熱和熔化焊料，幫助電路板和芯片之間建立可靠的電氣連接。它的主要工藝如下

一、通過回流操作，使印刷在凸點金屬表面上的錫膏熔化成球狀，從而實現錫球與基板的焊接連接；

二、通過將芯片貼片到集成電路板上之后，這樣就可以將芯片與電路板連接在一起了，最后實現芯片封裝和集成電路的制造生產。

　　半導體回流焊設備是回流焊工藝過程要注意一下幾點：

　　1、為了確保焊接質量不受灰塵和污染物的影響，必須保持生產環境的清潔。

　　2、為了提高生產效率，需要控制生產節拍和產量。

　　3、為了防止元器件損壞，應盡量減少其受到的熱沖擊。

　　4、為了滿足機械和電器性能要求，需要控制焊點的形狀和尺寸。

　　5、為了避免熱損傷和焊料氧化，需要對加熱區域的溫度和加熱時間進行控制。
