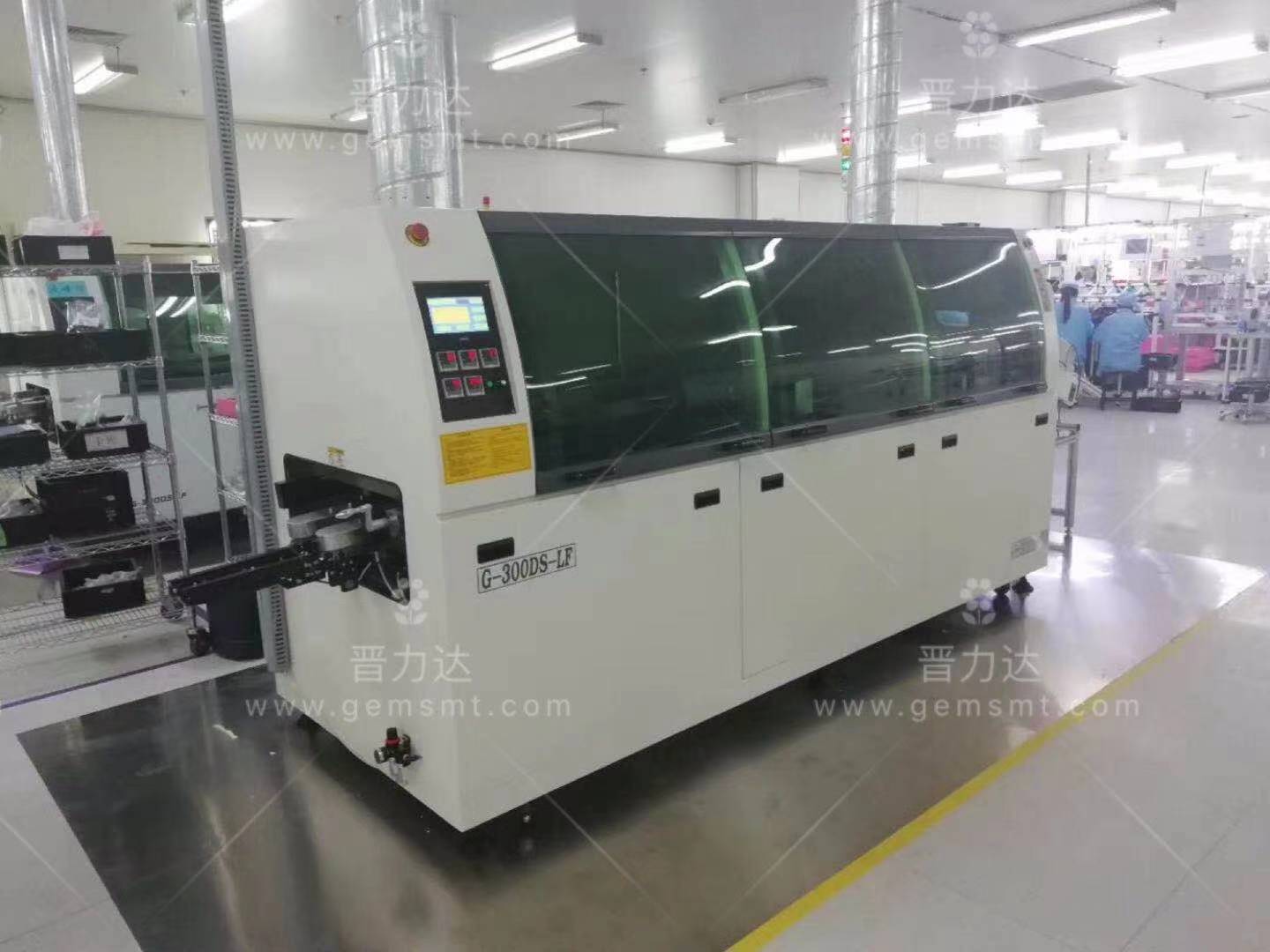

單波峰焊接時

單波峰情況下波峰焊接溫度曲線

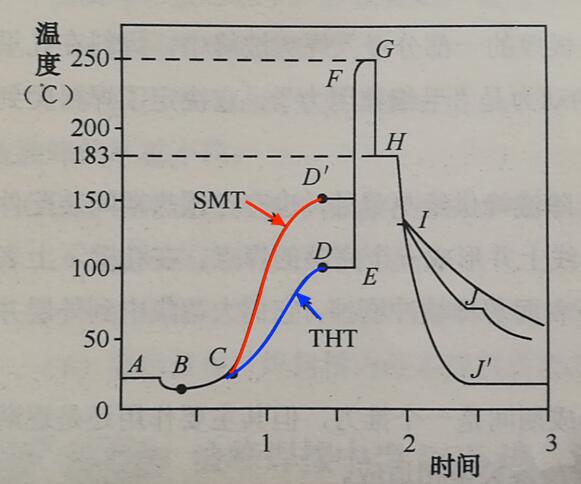

      單波峰焊接時，在波峰焊接過程中，熱能是絕對必需的條件，熱過程的控制及熱能的有效利用，是確保波峰焊接效果的重要因素。在單波峰情況下，PCB在進入波峰焊接設備系統后焊接面上的溫度隨時間的變化關系，當然，對于不同的設備系統，該曲線會稍有不同，但總的規律是大同小異的。

　  當焊接操作開始，操作者將室溫PCBA通過助焊劑涂覆區時，印制板的溫度接近于助焊劑的液溫，即圖中B點。涂覆了助焊劑的PCB從C點開始進入預熱區，受熱后助焊劑中的溶劑不斷被蒸發，而助焊劑中的固體成分開始分解出能凈化基體金屬的活性物質，在PCB到達D點時，達到預熱所要求的溫度，這是一般的通孔安裝PCBA預熱溫度曲線。對于 SMC/SMD的大量應用的PCBA，由于PCB基板材質、厚度、層數、銅箔黏合劑等因素，決定其熱容量的提高，預熱溫度也隨之提高。預熱溫度被普遍提高到與焊接溫度的差值小于100℃以內的程度，如圖中紅色曲線所示的D'點(150℃左右)。

　　對于通孔安裝PCBA來說，通過預熱區D點后的PCB，已經位于焊料槽的上方，焊料槽表面的輻射熱繼續維持對PCB的預熱。PCB保持預熱所達到的溫度(DE段)繼續前進，直到與焊料波峰相接觸的E點。PCB在E點處浸入焊料波峰后溫度急劇上升到達F點，并不斷逼近飽和溫度(G點)，由F點到G點的區間為熱交換區。F和G之間溫差的大小與預熱過程是否充分有關。PCB板在此區間要經歷3~5s的時間，這個時間的長短與PCB上的熱容量有關。

　　PCB過了G點開始脫離焊料波峰，焊點上的焊料溫度雖然迅速下降，但焊料仍為液態，溫度降到H點(183℃附近)后并停留一段時間(曲線保持為水平直線段)，放出潛熱完成液相到固相的轉變。H→I為自然冷卻段，從I點開始進入強制冷卻區，圖中I→J為強制風冷的冷卻曲線，而I-J則為采用強制液體冷卻的快速冷卻曲線。

NO.2

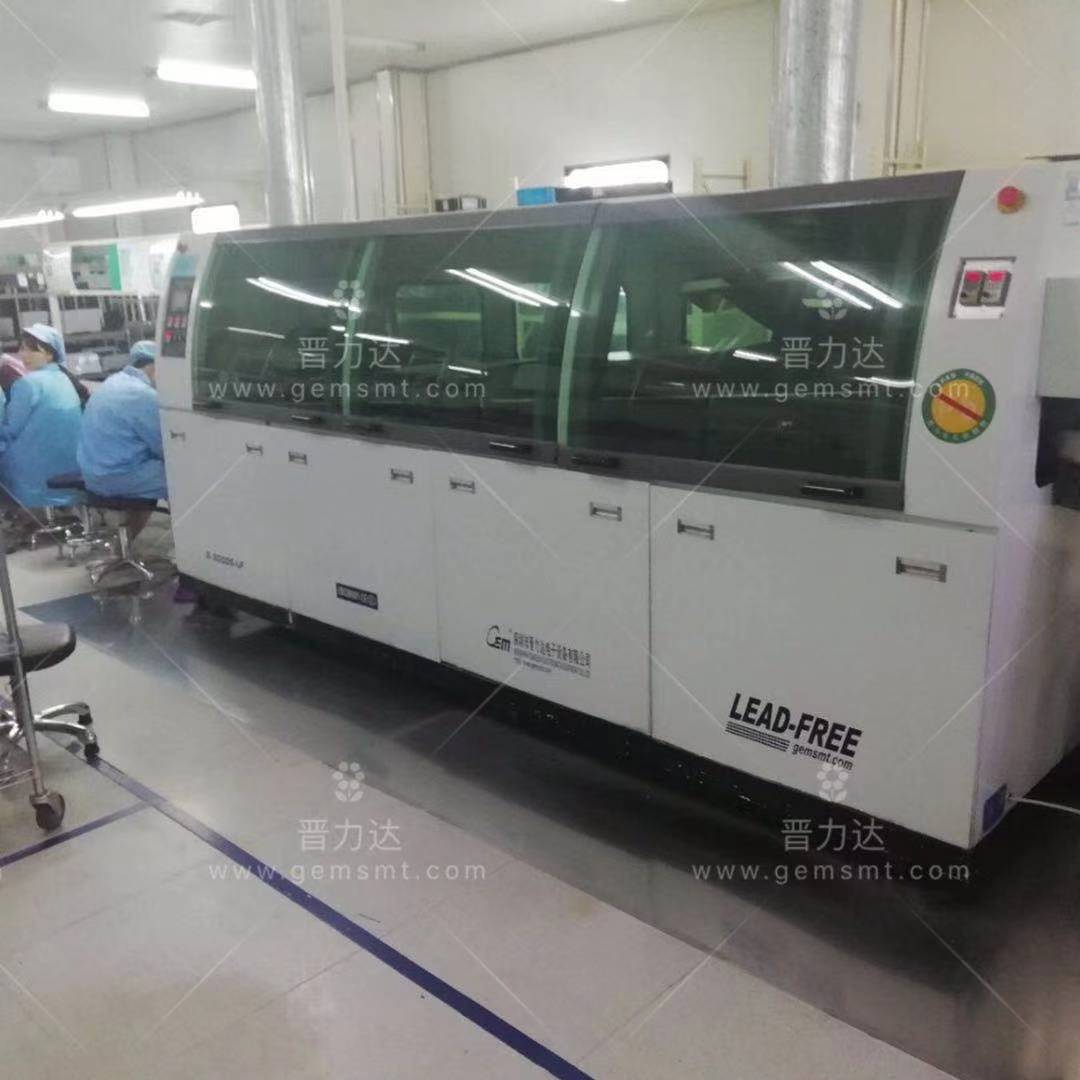

雙波峰焊接時

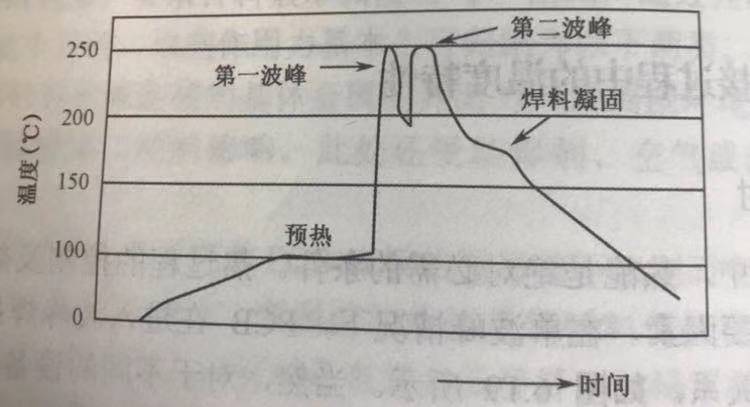

雙波峰焊接時設備測量溫度曲線如圖所示

        雙波峰焊接時，雙波峰焊接由于SMD沒有THD那樣的安裝插孔，助焊劑受熱后揮發出的氣體散出，另外，SMD有定的高度和寬度，又是高密度貼裝，而焊料表面有張力作用，因而焊料很難及時濕潤滲透到貼裝元件的每個角落，所以如果采用單波峰焊接，將會出現大量的漏焊和橋連，必須采用雙波峰焊接才能解決上述問題。

NO.3

在波峰上使用油的作用原理

      在前面的文章已經討論了油除了能減少渣的形成之外，還有下述三個優點。

①降低了釬料的表張力，改進了潤溫性能。

②含油的釬料表面比不含油的釬料表面在獲得        同等的潤溫能力情況下，可降低溫度10~16°C。潤溫性改善了，就可以抑制橋連、拉尖等焊接缺陷。在波峰出口處，油能黏附在剝離區釬料的表面，使這個特殊界面區和空氣隔離，并在脫離點上形成由已被釬料潤濕并包有油層的銅箔、包有油層的釬料波以及油膜本身構成的三相系統，使已被釬料潤濕了的銅、釬料波和油層之間界面的表面能達到平衡。這和釬料波直接暴露在大氣中帶上氧化渣時相比，能獲得更加良好的焊點fu形。

③在釬料波熱交換區存在油，在助焊劑離開之后起到了一種附加的助熔作用，這對糾正一些外部的浸潤缺陷有著重要的作用。
