回流焊接是 SMT 特有的重要工藝，焊接工藝質量不僅關系著正常生產，也關系著最終產品的質量和可靠性。今天跟小編一起聊了解一下回流爐基本結構包括哪些部分?(如果你想了解更多回流焊，請拔打咨詢熱線>>>400-9932122)

回流爐基本結構包括哪些部分

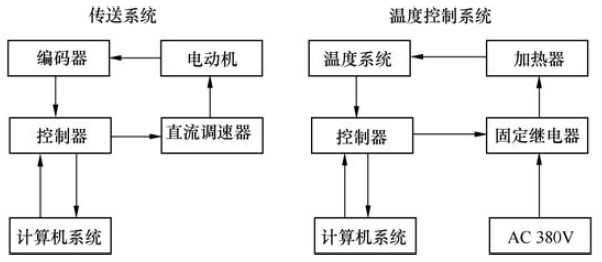

1、傳送與加熱器控制部分

(1)傳送控制部分

　　傳送控制部分主要通過馬達帶動鏈條運行，馬達運行的狀況通過編碼器來反饋給主機，主機根據編碼器反饋的信息再來控制馬達的運行。

(2)加熱器控制部分

　　加熱部分主要是通過發熱管來發熱升溫，溫度的高低通過熱敏傳感器來檢測，傳感器將信息反饋給主機，主機再根據反饋的信息來控制發熱管的加熱。

2.FLUX(助焊劑)過濾系統與冷卻系統

　　FLUX 過濾系統的重要組成部分，它將回焊爐焊接過程中揮發的FLUX集中到FLUX 過濾裝置，進行分離過濾，再冷卻并將其輸送到FLUX 回收裝置，進行集中處理。

　　圖2-2-35 中B 處為熱風冷卻循環系統。它將回流焊冷卻區中的熱空氣進行冷卻再將冷空氣輸送到回流焊冷卻區，達到更好的冷卻效果。

3.吹風系統

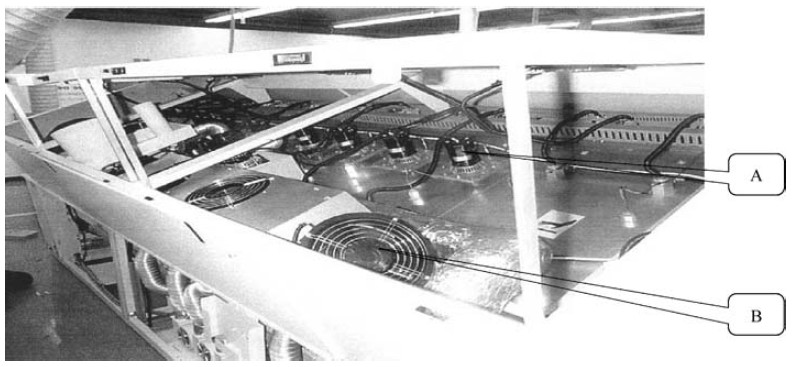

　　A ：為回流焊的熱風馬達，它將回流焊爐膛中的熱量均勻分散，產生良好的焊接狀態，爐膛上方Blower(送風機)排列，加熱模塊間無間隔，使?fàn)t膛內的熱量更加均勻。

　　B ：為回流焊FLUX 過濾制冷風扇，它將集中的FLUX 進行冷卻，有利于FLUX 的回收與處理。

4.操作系統

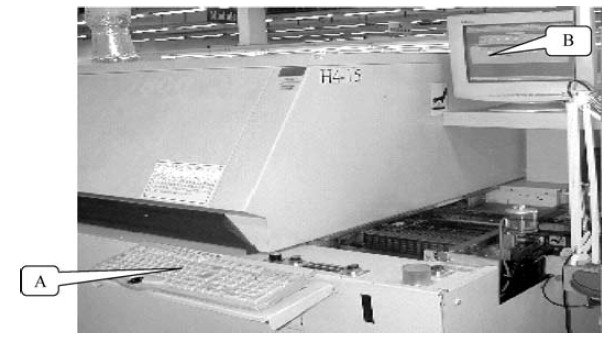

　　A ：為回流焊的操作鍵盤，機器的基本操作和機器參數的編寫與修改都是通過鍵盤來實現的。

　　B ：為回流焊的顯示屏，機器的參數設置及信息等都是通過顯示屏來顯示出來的。

5.軌道系統

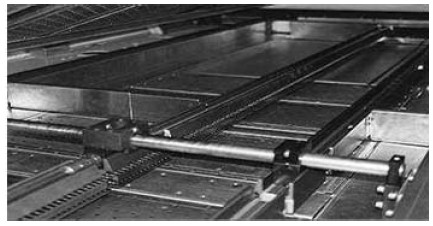

　　回流焊的軌道，它的功能是將PCB 從進口端輸送到出口端，完成整個焊接過程。

　　H 型鋁擠型軌道系統依鏈條形狀而制成，不變形，不掉板。

　　鏈條來回行程皆在爐膛內，不會影響爐膛內溫度變化。

　　電動調整軌道寬度，速度可調整，絲網與鏈條均有張力調整機構設計，不松弛，不抖動。
